Schaltkarten-Übersicht

Je nachdem, ob Sie einen zentralen oder dezentralen Aufbau planen, können Sie aus verschiedenen Schaltkarten wählen.

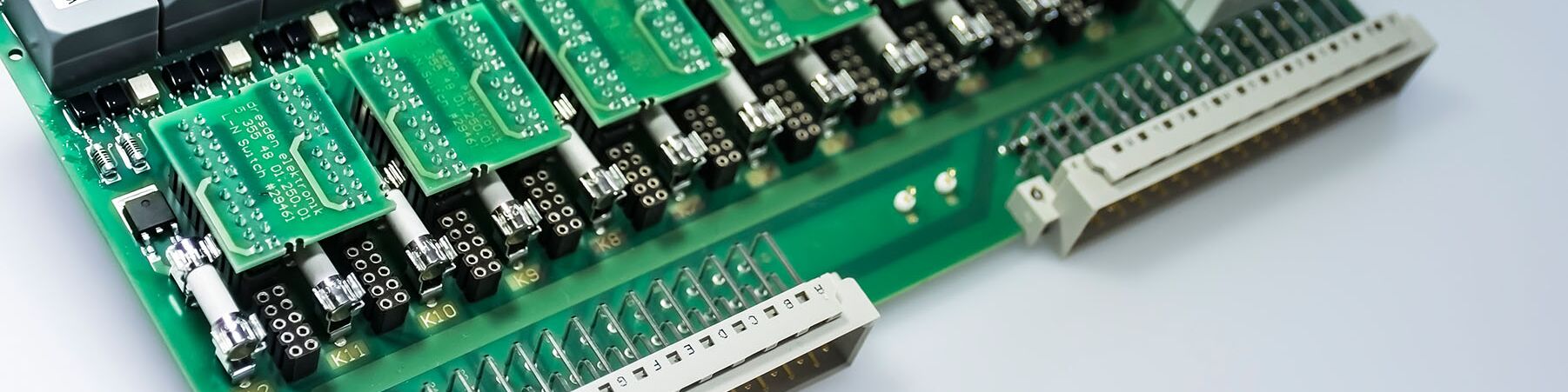

Lampenschaltkarten

Zentraler Aufbau   Dezentraler Aufbau

SK LED2 40V SK LED2 230V Schaltbox 40V Schaltbox 12V SK dez 40V SK dez 230V
Frei zuordenbare Lampenausgänge Frei zuordenbare Lampenausgänge Frei zuordenbare Lampenausgänge Pro Kanal rt/ge/gr vordefiniert Pro Kanal rt/ge/gr vordefiniert Pro Kanal rt/ge/gr vordefiniert
Phasen- oder Neutralleiterüberwachung wählbar Phasen- oder Neutralleiterüberwachung wählbar Phasen- oder Neutralleiterüberwachung wählbar Phasenleiterüberwachung Phasenleiterüberwachung Phasenleiterüberwachung
4 Detektoreingänge /
2 Relaisausgänge		 4 Detektoreingänge /
2 Relaisausgänge		 8 Detektoreingänge /
4 Relaisausgänge		 8 Detektoreingänge /
4 Relaisausgänge		 4 Detektoreingänge /
2 Relaisausgänge		 4 Detektoreingänge /
2 Relaisausgänge
Jeder Lampenausgang vollüberwacht und einzeln abgesichert Jeder Lampenausgang vollüberwacht und einzeln abgesichert Jeder Lampenausgang vollüberwacht und einzeln abgesichert Jeder Lampenausgang vollüberwacht und einzeln abgesichert Jeder Lampenausgang vollüberwacht und einzeln abgesichert Jeder Lampenausgang vollüberwacht und einzeln abgesichert
Überwachte Verbraucher:
0,2W …10W		 Überwachte Verbraucher:
2,5W …55W		 Überwachte Verbraucher:
0,2W …10W		 Überwachte Verbraucher:
2,6W …27W		 Überwachte Verbraucher:
2,6W …10W		 Überwachte Verbraucher:
2,5W …55W
Nichtüberwachte Wiederholer:
Bis zusätzlich 20W pro überwachtem Lampenausgang		 Nichtüberwachte Wiederholer:
Bis zusätzlich 110W pro überwachtem Lampenausgang		 Nichtüberwachte Wiederholer:
Bis zusätzlich 20W pro überwachtem Lampenausgang		 Nichtüberwachte Wiederholer:
Bis zusätzlich 20W pro überwachtem Lampenausgang		 Nichtüberwachte Wiederholer:
Bis zusätzlich 20W pro überwachtem Lampenausgang		 Nichtüberwachte Wiederholer: Bis zusätzlich
110W pro überwachtem Lampenausgang
